언리얼 GAS 사용법 1

언리얼 GAS에 대한 개념정리

Posted Updated
By 희성
views 10 min read
언리얼 GAS 사용법 1

GAS (Gameplay Ability System)

스킬, 스탯, 버프/디버프 등을 체계적이고 효율적으로 관리할 수 있도록 언리얼에서 제공하는 프레임워크

굵직한 개념 정리

ASC (Ability System Component)

캐릭터에게 능력부여 및 실행 관리하는 컴포넌트

AS (Attribute Set)

속성, 자원 세팅 및 적용은 여기서 한다

GA (Gameplay Ability)

부여할 어빌리티 로직 클래스

GE (Gameplay Effect)

버프 디버프 효과 정의 AS에 데이터 반영

사용법

1. 프로젝트 설정

1-1. 빌드 추가

.Build.cs

1
2
3
4
5
6
7
8
9
10
11
12
13

using UnrealBuildTool;

public class TPSBase : ModuleRules
{
	public TPSBase(ReadOnlyTargetRules Target) : base(Target)
	{
		PCHUsage = PCHUsageMode.UseExplicitOrSharedPCHs;

		PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore", "EnhancedInput",
		// 모듈 추가
		"GameplayAbilities", "GameplayTags", "GameplayTasks" });
	}
}

1-2. 플러그인 추가

.uproject

1
2
3
4
5
6

  "Plugins": [
    {
      "Name": "GameplayAbilities",
      "Enabled": true
    }
  ]

자동으로 추가가 안될 때는 수동으로 입력 필요

2. ASC 생성

각 인스턴스는 해당 인스턴스의 어빌리티들을 관리하는 중앙관리 시스템이다.
Ability를 부여/해제 할 수도 있고, 실행 여부 또한 이곳에서 관리된다.
ASC 인스턴스 생성 필요 (보통 Character나 PlayerStat에 생성)

2-1. 인터페이스 상속

TPSBaseCharacter.h

1
2
3
4
5
6
7
8
9
10
11
12
13

#include "AbilitySystemInterface.h" // 라이브러리

class ATPSBaseCharacter : public ACharacter, public IAbilitySystemInterface
{
  ...
protected:
  // ASC 선언
  UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category="Abilities")
  class UAbilitySystemComponent* AbilitySystemComponent;

  // 오버라이드
  virtual UAbilitySystemComponent* GetAbilitySystemComponent() const override;
}

2-2. ASC 인스턴스 생성

TPSBaseCharacter.cpp

1
2
3
4
5
6
7

// 생성자
ATPSBaseCharacter::ATPSBaseCharacter()
{
  // 인스턴스 생성
  AbilitySystemComponent = CreateDefaultSubobject<UAbilitySystemComponent>(TEXT("AbilitySystemComponent"));
}

3. AS (AttributeSet) 생성

자원을 관리하는 시스템이다.

3-1. AttributeSet 클래스 생성

UAttributeSetBase

3-1-1. 속성 선언 및 추가

UAttributeSetBase.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

#include "AbilitySystemComponent.h"
#include "AttributeSet.h"    // 라이브러리

// 매크로가 있으면 자동 함수 생성 (Accessor, Init, Getter, Setter)
#define ATTRIBUTE_ACCESSORS(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_PROPERTY_GETTER(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_GETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_SETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_INITTER(PropertyName)

UCLASS()
class TPSBASE_API UAttributeSetBase : public UAttributeSet
{
	GENERATED_BODY()
public:
	UAttributeSetBase();

	// HP 속성 추가
	UPROPERTY(BlueprintReadOnly, Category="Attributes")
	FGameplayAttributeData HP;
	ATTRIBUTE_ACCESSORS(UAttributeSetBase, HP)

	// MaxHP 속성 추가
	UPROPERTY(BlueprintReadOnly, Category="Attributes")
	FGameplayAttributeData MaxHP;
	ATTRIBUTE_ACCESSORS(UAttributeSetBase, MaxHP)

};

3-1-2. 초기값 입력

AttributeSetBase.cpp

1
2
3
4
5
6
7
8
9
10
11

#include "../public/AttributeSetBase.h"

// 생성자
UAttributeSetBase::UAttributeSetBase()
{
  // 초기화
  InitHP(50.f);
  InitMaxHP(100.f);
  InitMP(20.f);
  InitMaxMP(50.f);
}

PostGameplayEffectExecute 를 이용해서 속성 적용을 제한할 수 있다. AttributeSetBase.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13

void UAttributeSetBase::PostGameplayEffectExecute(const struct FGameplayEffectModCallbackData& Data)
{
  Super::PostGameplayEffectExecute(Data);

  // 이번에 변경된 요소 == HP
  if (Data.EvaluatedData.Attribute == GetHPAttribute())
  {
    // 0~MaxHP 사이로 적용
    SetHP(FMath::Clamp(GetHP(), 0.f, GetMaxHP()));
  }

  if (...) ...
}

3-2. 인스턴스 생성

3-2-1. 생성한 AttributeSet 선언

TPSBaseCharacter.h

1
2
3
4
5
6
7
8
9
10
11
12

#include "AttributeSetBase.h"

UCLASS(config=Game)
class ATPSBaseCharacter : public ACharacter, public IAbilitySystemInterface
{
  ...

protected:
  // AttributeSet 선언
  UPROPERTY()
	class UAttributeSetBase* AttributeSet;
}

3-2-2. AttributeSet 인스턴스 생성

TPSBaseCharacter.cpp

1
2
3
4
5
6
7
8
9

#include "AttributeSetBase.h"

// 생성자
ATPSBaseCharacter::ATPSBaseCharacter()
{
  ...
  // AttributeSet 인스턴스 생성
  AttributeSet = CreateDefaultSubobject<UAttributeSetBase>(TEXT("AttributeSet"));
}

3-2-3. AttributeSet 초기화

TPSBaseCharacter.cpp

1
2
3
4
5

void ATPSBaseCharacter::BeginPlay() // or Possess() 최초 1회 수행 위치
{
  // ASC 초기화
  if(AbilitySystemComponent) AbilitySystemComponent->InitAbilityActorInfo(this, this);
}

4. Ability 클래스 생성

실질적인 능력 로직을 구현을 하는 곳이다.

4-1. HealAbility 클래스 생성

ASC를 갖고있는 인스턴스에서 UCLASS 형태로 전달하면 ASC가 새 인스턴스를 생성 관리하며 Activate 해준다.

HealAbility.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

#include "Abilities/GameplayAbility.h"  // 라이브러리

UCLASS()
class TPSBASE_API UHealAbility : public UGameplayAbility
{
  GENERATED_BODY()
public:
  UHealAbility();

protected:
  // 어빌리티 변수 선언
  UPROPERTY(EditDefaultsOnly, Category="Ability")
  float HealAmount = 30.f;


  protected:
  // ASC에서 어빌리티를 실행시키면 수행되는 곳
  // 오버라이드 필수다.
  virtual void ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData) override;

};

HealAbility.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

#include "HealAbility.h"

UHealAbility::UHealAbility()
{
  // 정책은 어빌리티당 1개
    // InstancePerActor : 각 액터마다 1개의 인스턴스를 갖는다
    // InstancePerExecute : 실행마다 1개의 인스턴스를 갖는다
    // NonInstanced : 인스턴스 없이 CDO에서 관리된다.
  InstancingPolicy = EGameplayAbilityInstancingPolicy::InstancedPerActor;
}

void UHealAbility::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
	const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
  Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

  // Cost 사용 처리
  if (!CommitAbility(Handle, ActorInfo, ActivationInfo))
  {
    // Cost, Cooldown 조건이 부합되지 않으면 End

    // 종료 시 항상 EndAbility가 있어야함
    // EndAbility가 없으면 해당 어빌리티가 실행중으로 판단됨
    EndAbility(Handle, ActorInfo, ActivationInfo, true, true);
    return;
  }

  UAbilitySystemComponent* ASC = ActorInfo->AbilitySystemComponent.Get();

  if (!ASC)
  {
    EndAbility(Handle, ActorInfo, ActivationInfo, true, true);
    return;
  }


  // -------------- 이부분은 보통 GE로 처리해야함 ------------------
  float HP = ASC->GetNumericAttribute(UAttributeSetBase::GetHPAttribute());
  float MaxHP = ASC->GetNumericAttribute(UAttributeSetBase::GetMaxHPAttribute());

  float NewHP = FMath::Clamp(HP + HealAmount, 0.f, MaxHP);

  // AS에 적용
  ASC->SetNumericAttributeBase(UAttributeSetBase::GetHPAttribute(), NewHP);
  // ------------------------------------------------------------

  EndAbility(Handle, ActorInfo, ActivationInfo, true, true);

}

4-2. 캐릭터에게 HealAbility 정보 넘기기

TPSBaseCharacter.h

1
2
3
4
5
6
7
8
9
10

class ATPSBaseCharacter : public ACharacter, public IAbilitySystemInterface
{
  ...

protected:
  // HealAbility 클래스 받아오기
  UPROPERTY(EditDefaultsOnly)
  TSubclassOf<UGameplayAbility> HealAbilityClass;

}

4-3. BP 로 클래스 적용

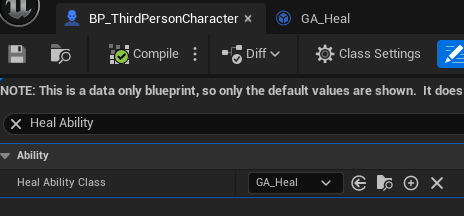

BP_TPSBaseCharacter 의 HealAbilityClass에 BP_HealAbility 적용

Character GA_Heal StaticClass.png

TPSBaseCharacter.h

1
2
3
4
5
6
7
8

class ATPSBaseCharacter : public ACharacter, public IAbilitySystemInterface
{
  ...

protected:
  // cpp 클래스로 만들었다면 StaticClass로 적용
  TSubclassOf<UGameplayAbility> HealAbilityClass = UHealAbility::StaticClass();
}

5. GE (GameplayEffect) 추가

GA에선 판단을 한다면, GE에선 실제 데이터에 적용요청을 한다.
블루프린트로 주로 관리된다.

5-1. GE BP 생성

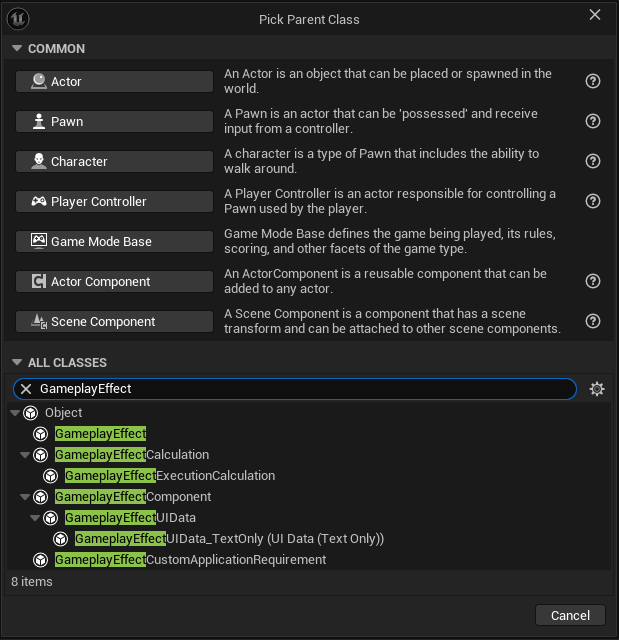

Blueprint Class - GameplayEffect 상속

GE BP.png

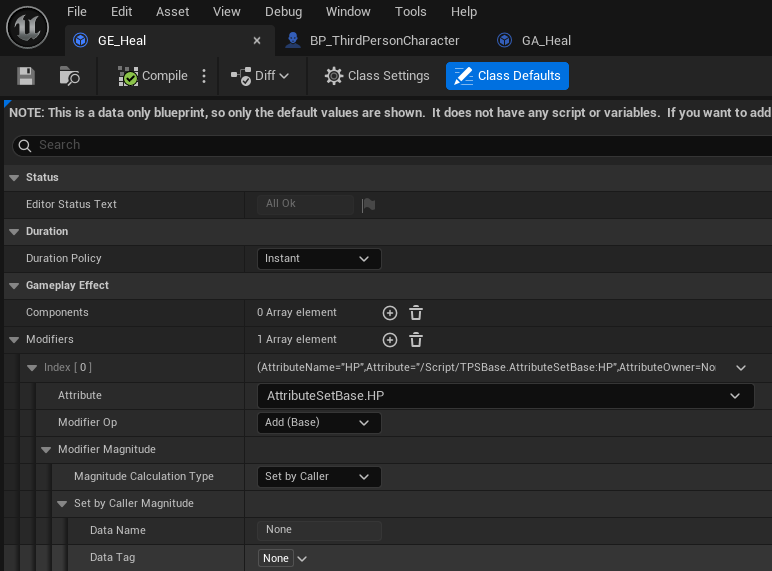

5-2. GE 속성 설정

Magnitude는 HealAmount 값을 넘겨받을 예정


5-3. 태그 생성 및 적용

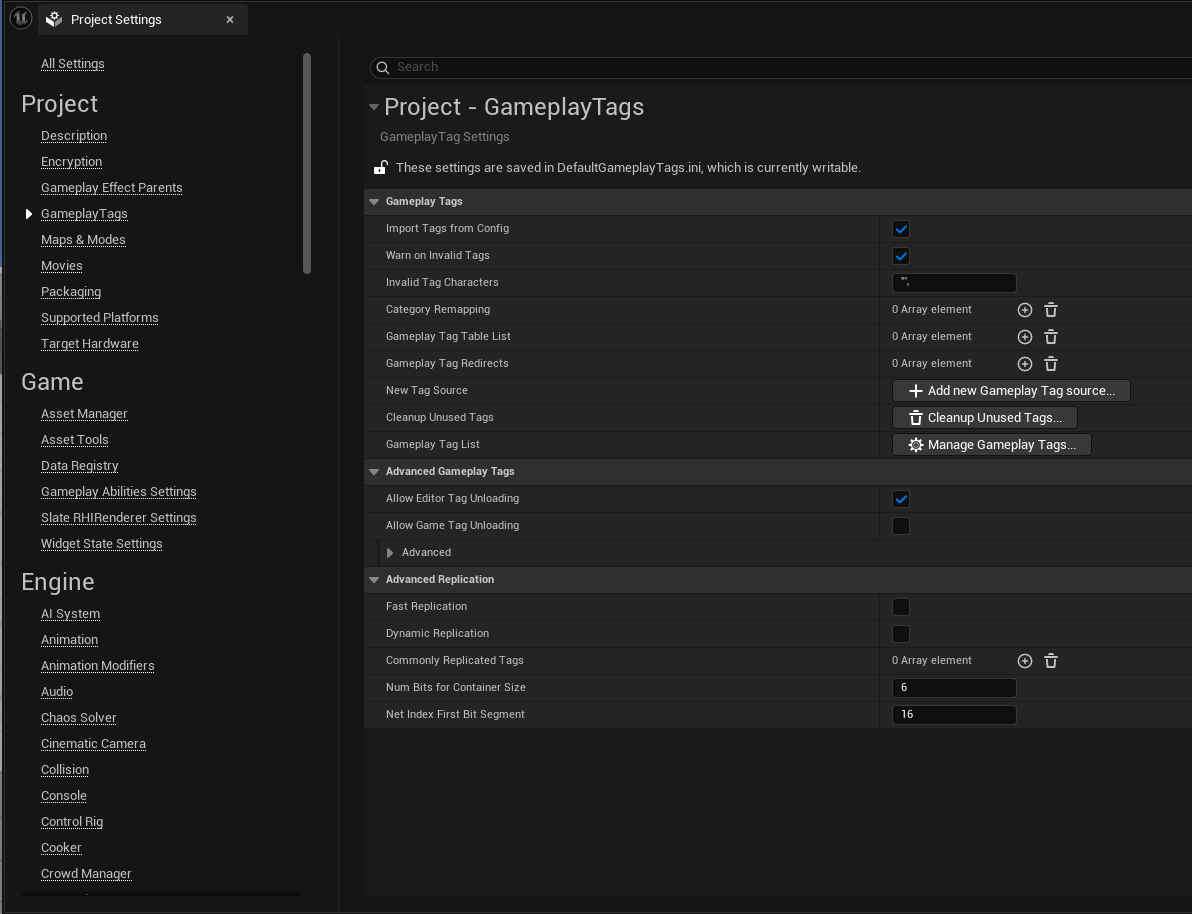

언리얼엔진 상단 리본 -> Edit -> Project Settings ... -> Project -> GameplayTags -> Gameplay Tag List [Manage Gameplay Tags…] 클릭

create tag.png

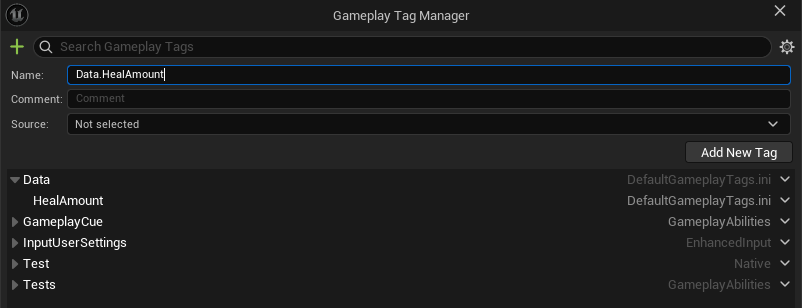

왼쪽 위 [+] 버튼 누르고, 태그 명 작성하면 태그 생성 가능

create tag detail.png

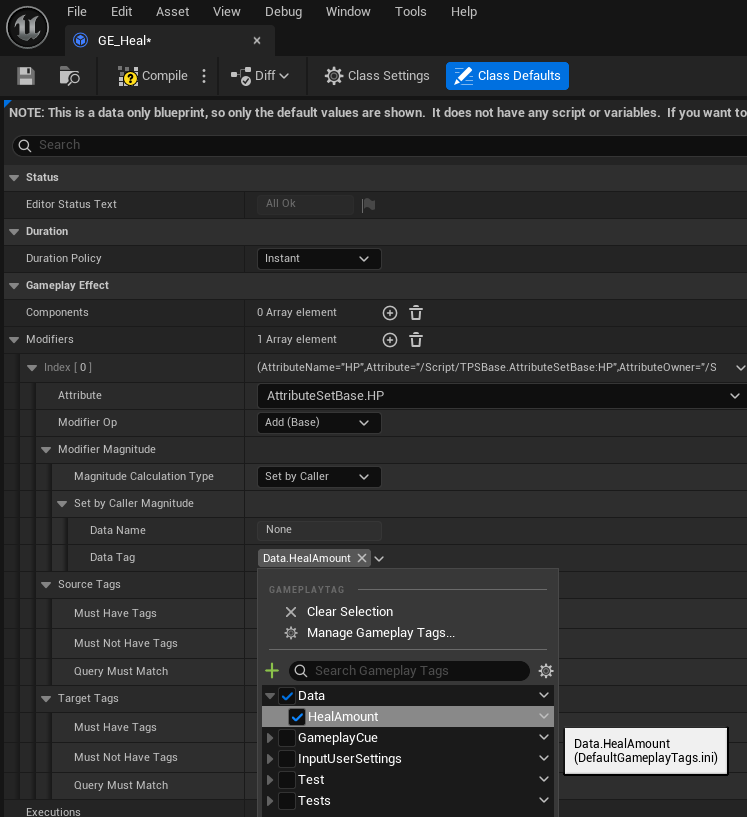

GE_Heal 에 Tag 적용

GE_Heal tag attach.png

5-4. GA 헤더에 GE 변수 추가

GameAbility에서 바로 HP를 적용하던걸, GameplayEffect로 변경할 것이다.

HealEffect 선언

HealAbility.h

1
2
3
4
5
6
7
8
9
10

#include "GameplayEffect.h"

class TPSBASE_API UHealAbility : public UGameplayAbility
{
  ...

protected:
  UPROPERTY(EditDefaultsOnly, Category = "GAS")
  TSubclassOf<UGameplayEffect> HealEffectClass;
}

5-5. 어빌리티 cpp에 GE 적용

HealAbility.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

#include "HealAbility.h"

void UHealAbility::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
	const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
  Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

  ...

  /* 게임플레이 이펙트로 변경
  float HP = ASC->GetNumericAttribute(UAttributeSetBase::GetHPAttribute());
  float MaxHP = ASC->GetNumericAttribute(UAttributeSetBase::GetMaxHPAttribute());

  float NewHP = FMath::Clamp(HP + HealAmount, 0.f, MaxHP);

  // AS에 적용
  ASC->SetNumericAttributeBase(UAttributeSetBase::GetHPAttribute(), NewHP);
  */

  if (HealEffectClass)
  {
    // 이펙트 부가정보
    FGameplayEffectContextHandle EffectContext = ASC->MakeEffectContext();
    // 해당 이펙트 owner 전달
    EffectContext.AddSourceObject(this);

    // ASC가 HealEffectClass로 인스턴스 생성하겠다.
    FGameplayEffectSpecHandle SpecHandle = ASC->MakeOutgoingSpec(HealEffectClass, 1.f, EffectContext);

    if (SpecHandle.IsValid())
    {
      // "Data.HealAmount"로 태그 생성
      const FGameplayTag HealAmountTag = FGameplayTag::RequestGameplayTag(FName("Data.HealAmount"), false);

      // SetSetByCallerMagnitude : GE 내부에 변수 집어넣는 기능
      // "Data.HealAmount" 태그에 {HealAmount} 값이 저장
      if (HealAmountTag.IsValid()) SpecHandle.Data->SetSetByCallerMagnitude(HealAmountTag, HealAmount);

      // Tag = "Data.HealAmount"
      // Value = 30.f
      ASC->ApplyGameplayEffectSpecToSelf(*SpecHandle.Data.Get());
    }
  }

  EndAbility(Handle, ActorInfo, ActivationInfo, true, true);

}

6. ASC에 Ability 부여 / 해제

어빌리티를 부여받으면 사용할 수 있는 환경이 된 것

부여 / 해제 방법

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

void ATPSBaseCharacter::GiveStartupAbilities()
{
  // if (!HasAuthority()) return;       // 서버용

  // 전체 어빌리티 삭제
  AbilitySystemComponent->ClearAllAbilities();             // 전체 해제
  // AbilitySystemComponent->ClearAbility(AbilityHandle);  // 개별 해제

  for (const auto& AbilityClass : StartupAbilities)
  {
    if (!AbilityClass) continue;
    // 어빌리티 부여
    AbilitySystemComponent->GiveAbility(FGameplayAbilitySpec(AbilityClass, 1));
  }
}

6-1. Ability 구현 위치

Case 1

PlayerState : ASC
Character : Avater
-> PossessedBy() 에서 제공

Case 2

Character : ASC, Avater
-> BeginPlay() 에서 제공

Case 3

게임 도중에 스킬/아이템 언락
-> 이벤트 시점에 ASC->GiveAbility(SkillAbility);

7. 어빌리티 사용

1
2
3
4
5

void ATPSBaseCharacter::UseHealAbility()
{
  AbilitySystemComponent->CallActivateAbility(HealAbilityClass);        // 체크 없이 바로 호출
  AbilitySystemComponent->TryActivateAbilityByClass(HealAbilityClass);  // 체크 후 사용 가능하면 호출
}
